Instrukcja obsługi i konserwacji stanowi integralną część maszyny i podlega ocenie zgodności na równi z jej strukturą mechaniczną, układami elektrycznymi czy systemami sterowania. Wyprodukowanie i dostarczenie maszyny pozbawionej właściwej dokumentacji towarzyszącej, bądź zaopatrzenie jej w dokument niekompletny, uniemożliwia legalne wprowadzenie wyrobu do obrotu lub oddanie go do użytku. Wymaganie to wynika bezpośrednio z zapisów sekcji 1.7.4 załącznika I do Dyrektywy Maszynowej 2006/42/WE oraz sekcji 1.7.4 załącznika III do Rozporządzenia Parlamentu Europejskiego i Rady (UE) 2023/1230 w sprawie maszyn. Ramy prawne uzupełniane są przez normy zharmonizowane, w tym w szczególności normę PN-EN ISO 20607, dedykowaną instrukcjom obsługi maszyn, oraz normę PN-EN 82079-1, określającą ogólne zasady opracowywania struktury, zawartości i sposobu prezentacji wszelkich instrukcji użytkowania.
Głównym zadaniem instrukcji jest przekazanie użytkownikowi informacji niezbędnych do bezpiecznej i efektywnej eksploatacji urządzenia na każdym etapie jego istnienia. Tworzenie dokumentacji nie jest jednak czynnością poautomatyczną ani wyłącznie zabiegiem formalnym. Stanowi ono trzeci, niedozwolony do pominięcia krok w hierarchii zmniejszania ryzyka, o której mowa w normie PN-EN ISO 12100. Gdy zagrożeń nie da się całkowicie wyeliminować za pomocą rozwiązań konstrukcyjnych bezpiecznych samych w sobie ani za pomocą zastosowania technicznych środków ochronnych, producent ma prawny obowiązek poinformować użytkownika o istniejącym ryzyku resztkowym i opisać właściwe procedury postępowania.
Forma przekazania dokumentu i wymogi językowe
Przez wiele lat podstawowym nośnikiem instrukcji obsługi pozostawał papierowy wydruk dołączany bezpośrednio do opakowania lub obudowy maszyny. Dyrektywa 2006/42/WE opierała się na zakładaniu, że papier zapewnia bezpośrednią dostępność treści na stanowisku pracy. Rozwój technologii cyfrowych zmienił jednak to podejście. Rozporządzenie 2023/1230 w artykule 10 ustęp 7 wprost dopuszcza udostępnianie instrukcji obsługi w postaci cyfrowej, nakładając jednak na producenta cykl precyzyjnych obowiązków gwarancyjnych.
W przypadku wyboru formy cyfrowej producent musi umieścić na maszynie, opakowaniu lub w dokumencie towarzyszącym jasną informację wskazującą sposób uzyskania dostępu do pliku. Wybrany format cyfrowy musi umożliwiać użytkownikowi łatwe pobranie dokumentu, zapisanie go na lokalnym nośniku oraz wydrukowanie. Plik instrukcji musi pozostać dostępny w sieci internetowej przez cały przewidywany okres użytkowania maszyny, przy czym okres ten nie może być krótszy niż dziesięć lat od momentu wprowadzenia wyrobu do obrotu. Unijne rozporządzenie wprowadza równolegle twarde zabezpieczenia dla odbiorców: na żądanie zgłoszone w momencie zakupu producent ma obowiązek bezpłatnie dostarczyć instrukcję w tradycyjnej formie papierowej w terminie jednego miesiąca. Ponadto, jeżeli maszyna przeznaczona jest dla użytkowników nieprofesjonalnych, podstawowe informacje dotyczące bezpieczeństwa muszą być bezwzględnie przekazane w formie papierowej.
Większość regulacji uzależnia ważność dokumentacji od jej warstwy językowej. Instrukcja musi być sporządzona w języku urzędowym lub językach urzędowych państwa członkowskiego, w którym maszyna trafia na rynek lub zostaje oddana do użytku. Producent dostarcza instrukcję oryginalną, oprawioną zwrotem „Instrukcja oryginalna”, bądź tłumaczenie instrukcji oryginalnej, nakładając na nie zwrot „Tłumaczenie instrukcji oryginalnej”. Norma PN-EN 82079-1 w punkcie 4.8.3 podkreśla, że proces tłumaczenia musi być powierzony tłumaczom specjalistycznym posiadającym wiedzę techniczną, przy czym zaleca się weryfikację przekładu przez rodzimego użytkownika języka docelowego.
Obowiązkowa zawartość merytoryczna instrukcji

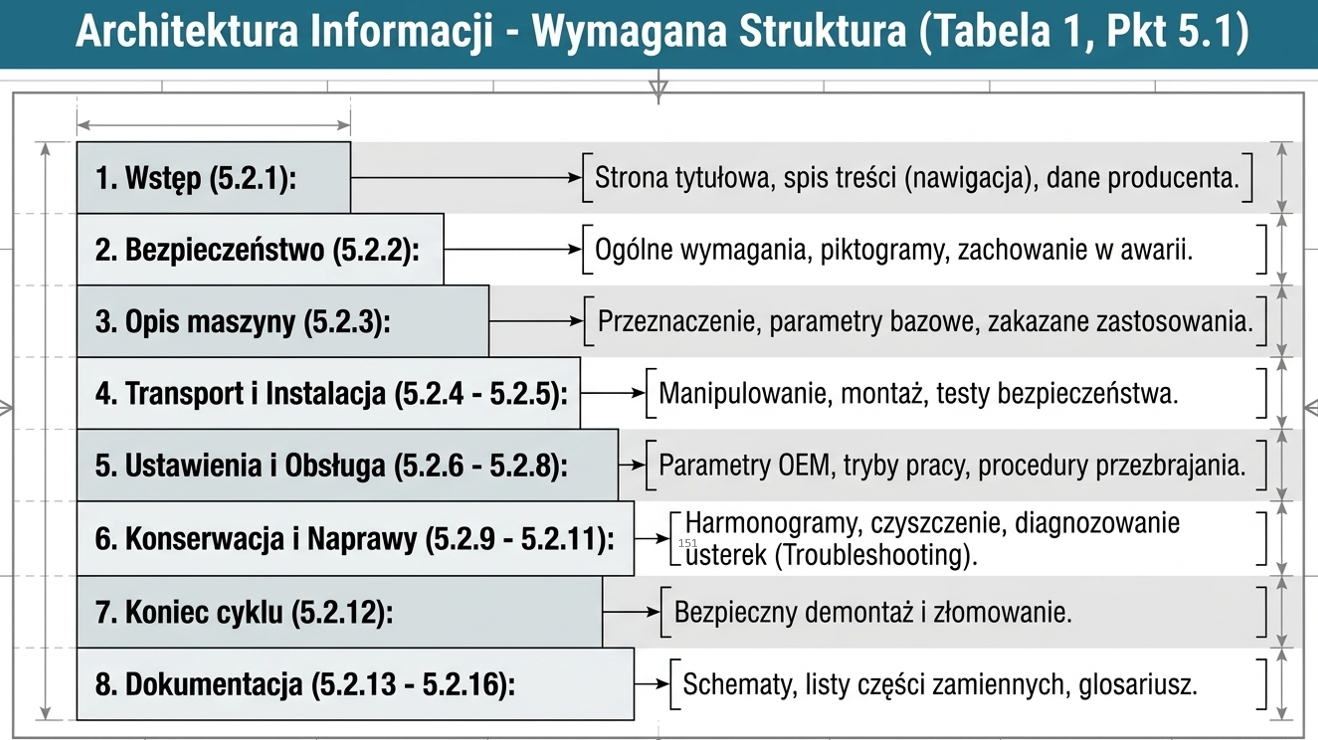

Proces projektowania treści instrukcji musi uwzględniać wszystkie fazy cyklu życia maszyny, od momentu jej dostawy aż po ostateczną utylizację. Zgodnie z punktem 5.2 normy PN-EN ISO 20607 oraz punktem 5 normy PN-EN 82079-1, kompletny dokument powinien zawierać logicznie uporządkowane sekcje tematyczne.
Strona tytułowa i identyfikacja wyrobu. Dokument musi zawierać dokładne oznaczenie maszyny obejmujące nazwę serii, typ, model, numer seryjny, rok produkcji oraz pełne dane teleadresowe producenta lub jego upoważnionego przedstawiciela. Do instrukcji dołącza się deklarację zgodności lub podaje adres internetowy umożliwiający bezpośrednie pobranie tego dokumentu. Jeżeli instrukcja przekracza dwanaście stron, norma PN-EN ISO 20607 wymaga zamieszczenia przejrzystego spisu treści.
Opis maszyny i jej przeznaczenie. Sekcja ta określa granice użytkowania maszyny. Należy precyzyjnie opisać użytkowanie zgodne z przeznaczeniem oraz podać ostrzeżenia dotyczące dającego się przewidzieć niewłaściwego użytkowania, wynikające z doświadczeń eksploatacyjnych. Opis obejmuje parametry techniczne: wymiary, masę, zapotrzebowanie na energię, dopuszczalne warunki środowiskowe, a także dane dotyczące emisji hałasu, drgań i substancji niebezpiecznych.
Transport, rozładunek i składowanie. W tej części podaje się instrukcje bezpiecznego przemieszczania maszyny, wskazując położenie środka ciężkości, dopuszczalne punkty zaczepienia osprzętu podnoszącego, masę poszczególnych podzespołów oraz parametry dotyczące temperatury i wilgotności podczas przechowywania.
Montaż, instalacja i odbiór końcowy. Instrukcja musi opisywać wymagania dotyczące podłoża, fundamentowania, kotwienia oraz poziomowania. Dołącza się szczegółowe schematy instalacji elektrycznej, pneumatycznej, hydraulicznej i gazowej. Sekcja ta zawiera procedury weryfikacji i testowania funkcji bezpieczeństwa przed pierwszym uruchomieniem, określając sprawdzane elementy, metody kontroli, kryteria odbioru oraz działania korygujące.
Eksploatacja i obsługa. Należy dokładnie opisać działanie wszystkich elementów sterowniczych, przełączników trybów pracy, wskaźników i wyświetlaczy. Instrukcja musi zawierać procedury uruchamiania, zatrzymywania normalnego oraz zatrzymywania awaryjnego. Opisuje się tu zasady kaskadowego wyłączania zespołów maszyn, procedury powrotu do stanu normalnego po zadziałaniu zabezpieczeń oraz zasady bezpiecznego usuwania zacięć materiału.
Konserwacja, czyszczenie i naprawy. Ta część dokumentu wymaga wyraźnego podziału na czynności wykonywane przez operatorów bez specjalnych kwalifikacji oraz prace zarezerwowane wyłącznie dla przeszkolonego personelu utrzymania ruchu. Zamieszcza się harmonogram przeglądów okresowych, procedury czyszczenia i odkażania, procedury bezpiecznego odłączania źródeł energii (lockout/tagout) oraz specyfikacje stosowanych smarów i płynów eksploatacyjnych. Instrukcja musi zawierać wykaz części zamiennych wpływających na bezpieczeństwo oraz wykaz komponentów ulegających zużyciu.
Rozwiązywanie problemów i postępowanie w sytuacjach awaryjnych. Dokument musi zawierać tabelę usterek o logice ułatwiającej szybką diagnostykę, opis sygnałów alarmowych oraz procedury postępowania w razie wypadku, pożaru lub wycieku substancji szkodliwych.
Wyłączenie z eksploatacji, demontaż i utylizacja. Ostatnia sekcja opisuje procedury bezpiecznego demontażu maszyny, rozładowania zmagazynowanej energii, odzysku surowców oraz bezpiecznej utylizacji materiałów niebezpiecznych zgodnie z przepisami o ochronie środowiska.
Informacje o bezpieczeństwie i ryzyku resztkowym
Kluczową rolą instrukcji jest ostrzeganie przed zagrożeniami, których nie wyeliminowano na etapie konstrukcyjnym. Zgodnie z normą PN-EN ISO 20607 oraz normą PN-EN 82079-1 punkt 5.5, informacje o bezpieczeństwie ujęte są w uwagach ogólnych zamieszczonych na początku dokumentu oraz w komunikatach ostrzegawczych wplatanych w opisy konkretnych czynności.

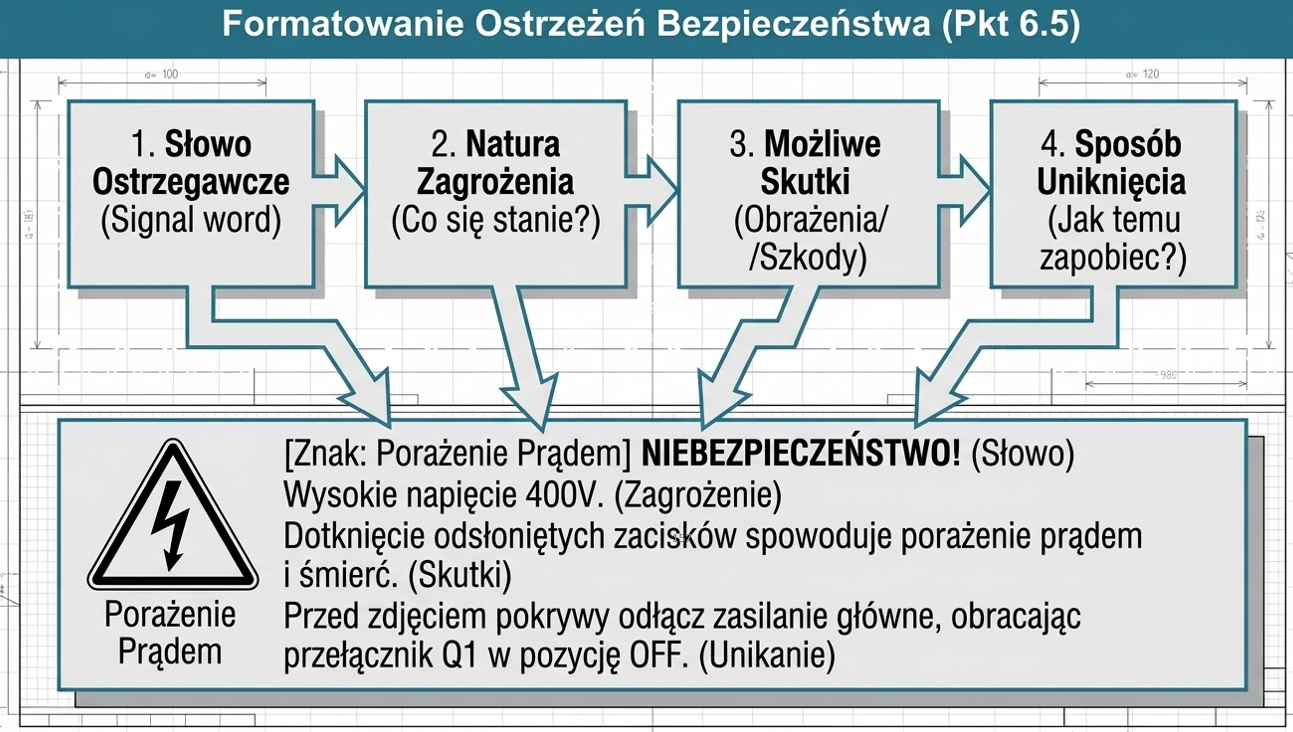

Wszystkie komunikaty ostrzegawcze powinny charakteryzować się jednolitą strukturą. Prawidłowo sformułowane ostrzeżenie zawiera cztery podstawowe elementy: - Słowo sygnalizacyjne określające poziom ryzyka: NIEBEZPIECZEŃSTWO (DANGER) dla zagrożeń o wysokim ryzyku grożących śmiercią lub kalectwem, OSTRZEŻENIE (WARNING) dla zagrożeń o średnim ryzyku oraz UWAGA (CAUTION) dla zagrożeń o niskim ryzyku. - Opis rodzaju i źródła zagrożenia. - Określenie możliwych konsekwencji zignorowania ostrzeżenia. - Instrukcję postępowania wskazującą sposób uniknięcia zagrożenia.
Słowom sygnalizacyjnym powinien towarzyszyć ogólny znak ostrzegawczy – trójkąt równoboczny z wykrzyknikiem. W tekście stosuje się znormalizowane symbole graficzne i znaki bezpieczeństwa zgodne z normami ISO 7010, IEC 60417 oraz ISO 7000. Instrukcja musi również precyzyjnie określać wymagany sprzęt ochrony indywidualnej dla poszczególnych zadań, wskazując odpowiednie klasy ochrony odzieży, rękawic, okularów czy ochronników słuchu.
Wymagania edytorskie, typograficzne i składnia tekstu
O skuteczności komunikacyjnej instrukcji decyduje nie tylko treść merytoryczna, ale również jej oprawa edytorska i językowa. Norma PN-EN 82079-1 w punkcie 6.2 oraz w tablicy 2 podaje szczegółowe wytyczne dotyczące parametrów typograficznych.
Wielkość czcionki i czytelność. Dla ciągłego tekstu drukowanego zaleca się czcionkę o rozmiarze od 8 do 14 punktów DTP (przy czym 1 punkt wynosi 0,353 mm). W standardowych instrukcjach formatu A4 preferowany rozmiar tekstu głównego wynosi 10 punktów, a nagłówków 12 lub 14 punktów. Wysokość znaku "x" w wybranym kroju pisma musi wynosić co najmniej 1,5 mm. W przypadku bardzo małych produktów dopuszcza się czcionkę 8 punktową, jednak tekst nie może być mniejszy niż 6 punktów. Przy mniejszych rozmiarach pisma wymagane jest stosowanie wyłącznie czcionek bezszeryfowych (np. Arial, Helvetica). Czcionki szeryfowe (np. Times New Roman) są dopuszczalne przy większych rozmiarach tekstu.
Skład i kontrast strony. Optymalna długość wiersza wynosi około 70 znaków. Interlinia powinna wynosić co najmniej 120% rozmiaru czcionki. Kontrast jasności między tekstem a tłem musi wynosić co najmniej 70%, co oznacza bezwzględny priorytet dla stosowania ciemnego tekstu na jasnym tle. Należy unikać pisania całych akapitów wielkimi literami, kursywą lub z użyciem podkreśleń, gdyż zabiegi te drastycznie obniżają szybkość czytania.
Stylistyka i reguły pisania instrukcji. Załącznik C do normy PN-EN ISO 20607 oraz punkt 6.1.6 normy PN-EN 82079-1 określają zbiór zasad stylistycznych: - Zasada jednego polecenia: jedno zdanie powinno zawierać tylko jedną czynność. Dwa polecenia w jednym zdaniu są dopuszczalne tylko wtedy, gdy muszą być wykonane jednocześnie. - Strona czynna i tryb rozkazujący: stosuje się zwroty bezpośrednie ("Odkręć śrubę M6", "Oczyszczaj filtr co 50 godzin") zamiast strony biernej lub rzeczowników odczasownikowych ("Należy dokonać odkręcenia śruby", "Wytwarzanie nacisku powoduje uruchomienie"). - Chronologia i prostota: zdania pisze się w porządku sekwencyjnym. Unika się wyrazów osłabiających polecenia ("można wyłączyć", "warto sprawdzić") oraz podwójnych zaprzeczeń. - Spójność terminologiczna: ten sam element, przycisk lub czynność musi być nazywana identycznie w całym dokumencie, na schematach, w spisie części oraz na tabliczkach znamionowych maszyny.
Ocena jakości i skutki formalne
Przed przekazaniem instrukcji użytkownikowi producent powinien przeprowadzić weryfikację jej jakości. Załącznik A do normy PN-EN 82079-1 wyróżnia dwie metody oceny: badanie gabinetowe przeprowadzane przez niezależnych ekspertów technicznych i językowych oraz ocenę empiryczną polegającą na testach użyteczności z udziałem osób reprezentujących docelowe grupy użytkowników.
Dostarczenie maszyny z instrukcją niekompletną, nieczytelną lub sporządzoną w niewłaściwym języku stanowi brak spełnienia wymagań zasadniczych. Na gruncie artykułu 17 Dyrektywy 2006/42/WE oraz artykułu 46 Rozporządzenia 2023/1230 jest to kwalifikowane jako niezgodność formalna. W razie braku usunięcia uchybienia organy nadzoru rynku są uprawnione do wydania zakazu udostępniania maszyny na rynku lub nakazania jej wycofania. W warunkach zakładowych nieprawidłowa instrukcja uniemożliwia przeprowadzenie kontroli odbiorczej i bezpieczne dopuszczenie pracownika do pracy na stanowisku.
